Architecture Web

Analogie : Au restaurant

→ Miro

Restaurant - commande

Imaginons un restaurant avec un-e client-e qui souhaite commander son plat. Il y a un serveur ainsi qu’une personne en cuisine.

client serveur au resto meilleures denrees du nord

En général, le client, c’est celui qui attend.

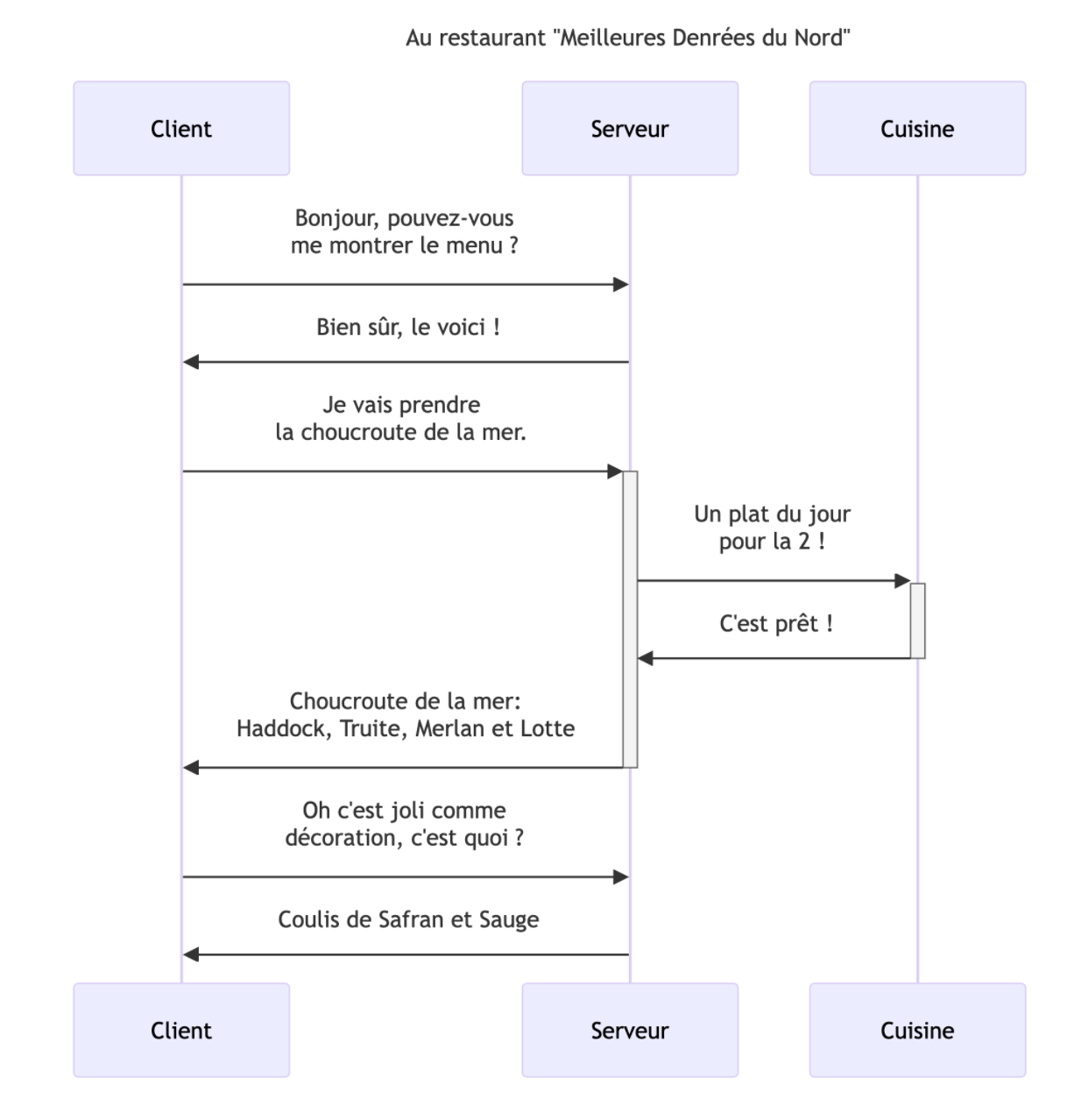

Restaurant - les allers retours

web resto requetes metier

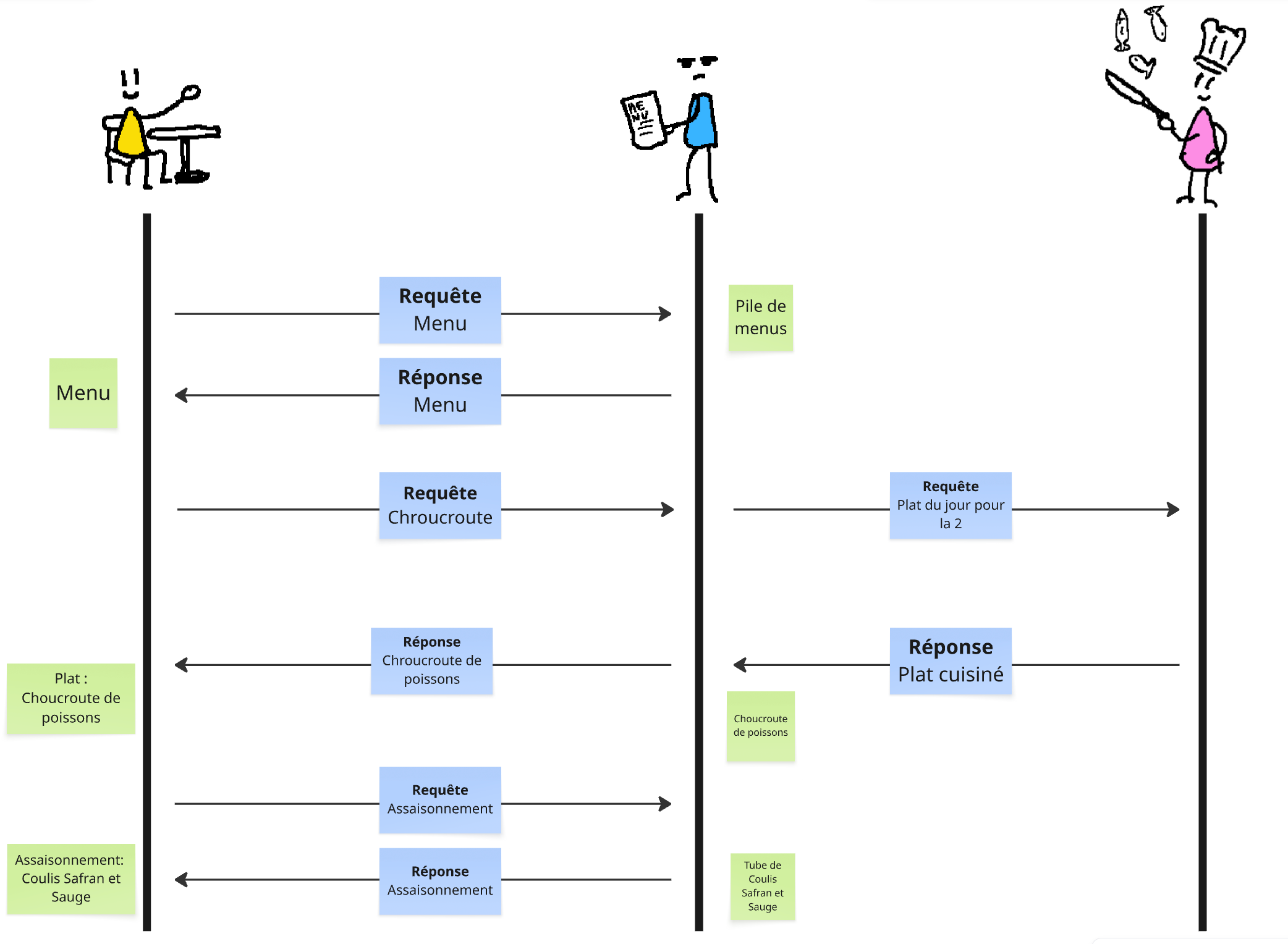

Restaurant - requêtes / réponses

web resto allers retours

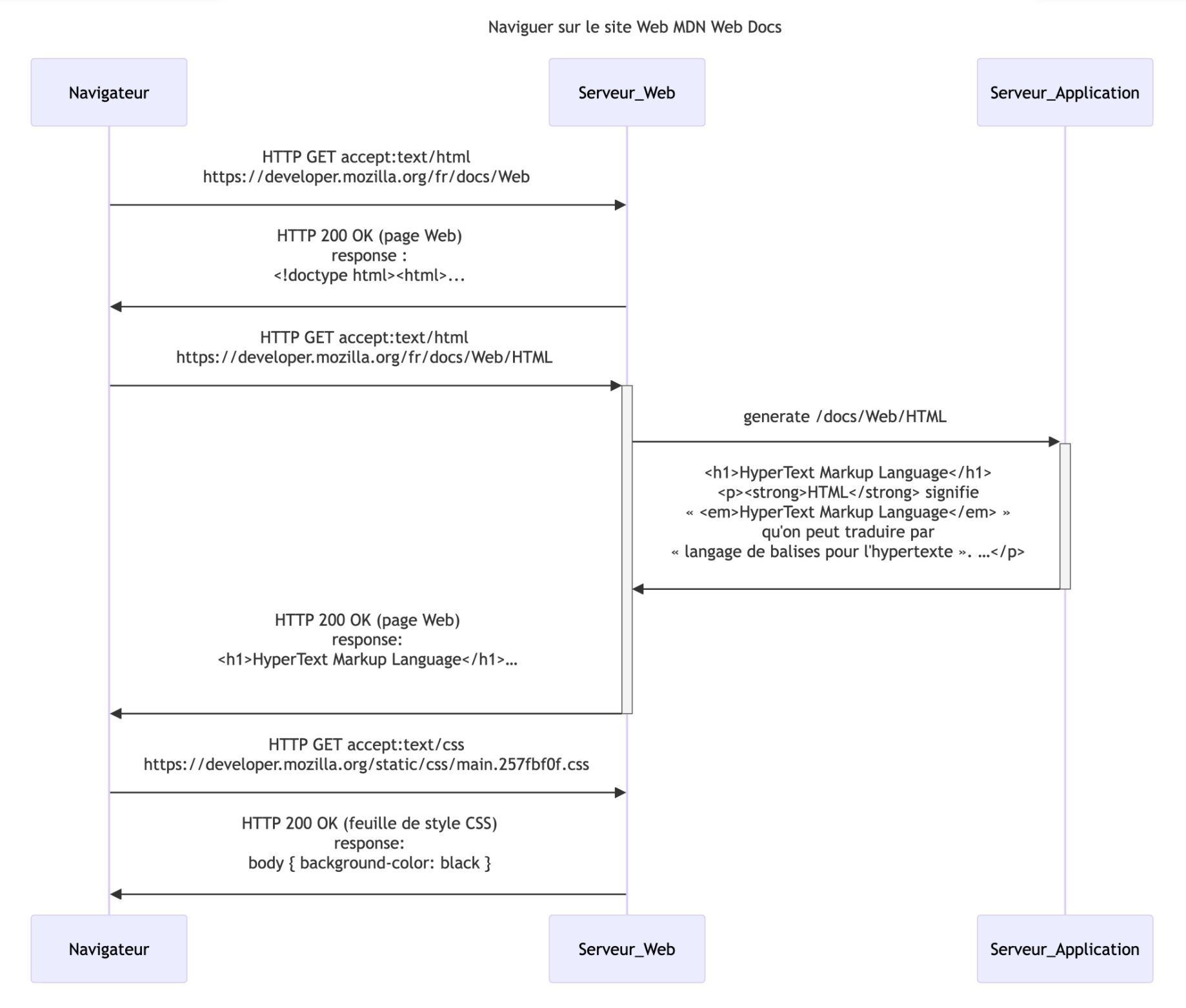

Traduit pour un site web

web requetes reponses mdn

Le Web, c’est quoi ?

web analogie boutiques differentes

Le Web - définition

Le World Wide Web[1], abrégé en WWW, W3, le Web.

C’est un système hypertexte public s’appuyant sur les infrastructures d’internet.

Permet de consulter, à l’aide d’un navigateur Web, des pages Web, regroupées en sites Web.

Signification de Web

Web signifie "toile" en anglais, une métaphore pour représenter les liens hypertexte qui interconnectent les pages Web entre elles.

1. https://fr.wikipedia.org/wiki/World_Wide_Web

Site Web - fichiers

Un site Web est composé de fichiers

Code

HTML, CSS, Javascript, interprétés par le navigateur et assemblés en une page Web à afficher à l’utilisateur-ice

Ressources

terme générique pour les autres éléments d’un site Web (ex. images, vidéos, audio…​) qui ne sont pas interprétés par le navigateur.

URL

Uniform Resource Locators (URL)

Emplacements de ressources uniques sur internet

web url anatomie
Figure 1. Anatomie d’une URL
Example 1. URLs d’un site Web

URL - Activité

Voici l’arborescence d’un site web dont l’adresse est https://monsite.fr

Pour chaque fichier

  1. donne l’URL correspondant

  2. indique s’il s’agit de code ou d’une ressource.

.
├── index.html
├── apropos.html
├── style.css
├── img
│   └── logo.png
└── recettes
    ├── index.html
    └── tarfilette
        └── index.html

Ex. pour le fichier apropos.html

Internet

Vaste réseau d’ordinateurs qui communiquent les uns avec les autres.

Internet est un réseau informatique qui est l’infrastructure sous-jacente du Web.

Ils le font par l’intermédiaire d’une connexion à internet fournie par un fournisseurs d’accès à internet (FAI).

Pour creuser plus loin

MDN - Le fonctionnement d’internet

Exemples de connexions à internet

  • 3G, 4G, 5G (connexions à internet mobile)

  • Fibre, ADSL, Satellite (connexions à internet domestiques)

Selon la nature de la connexion à internet, la vitesse, le débit (la quantité d’information pouvant être envoyée), et la latence (le temps de réponse) peut varier.

Exemples de fournisseurs d’accès à internet français

  • SFR

  • Free

  • Orange

  • Bouygues Telecom

Pause

Miro - aide Nounou à être envoyée à destination

web nounou tcp ip paquets

TCP/IP

TCP/IP

Transmission Control Protocol / Internet Protocol

  • Protocoles de communication

  • Comment les données circulent sur internet

  • Les données sont découpées en paquets

Adresse IP

Une adresse IP permet d’identifier de façon unique un ordinateur (hôte) sur un réseau informatique au niveau de la couche matérielle.

web adresse ip machines

Numéro de port

Permet à un ordinateur hôte de distinguer les interlocuteurs qui écoutent ( serveur) ou émettent (client) des informations sur ces ports[1].

Exemples de ports courants

  • 80 : HTTP (non sécurisé)

  • 443 : HTTPS (sécurisé)

  • 21 : SSH (pour se connecter à un ordinateur distant à l’aide d’un terminal)

1. https://fr.wikipedia.org/wiki/Port_(logiciel)

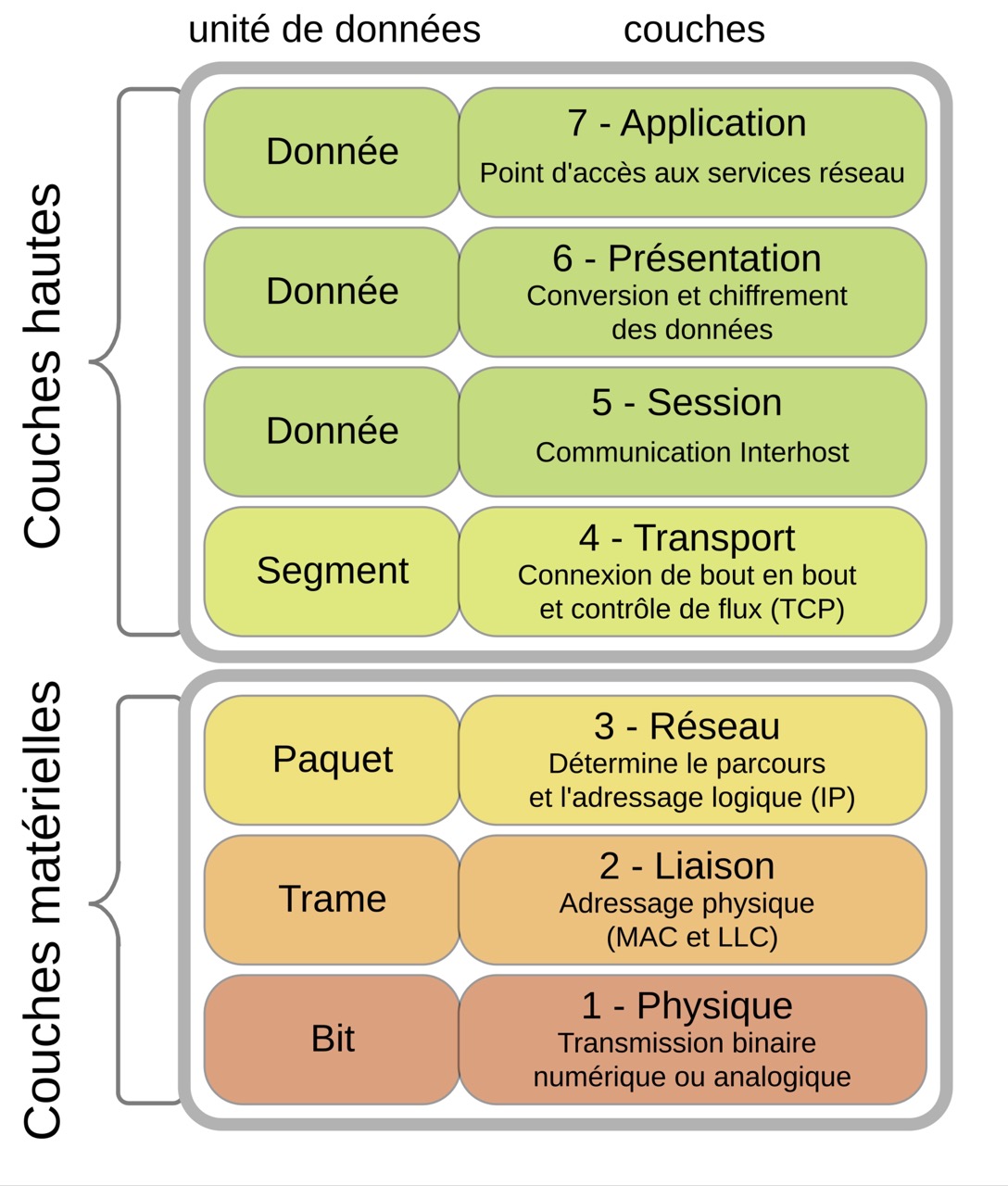

Aparté : Modèle OSI

internet modele osi wikimedia
Figure 2. Diagramme du modèle OSI[1]
1. Par Offnfopt — Travail personnel, Domaine public, https://commons.wikimedia.org/w/index.php?curid=39917431

Aparté : Paquets

Les données envoyées sur le Web le sont sous forme de petits morceau appelés paquets.

Les paquets ont une en-tête contenant les informations d’ordre d’assemblage, d’origine, de destination (un peu comme une enveloppe postale) et une charge utile (payload) un peu comme le contenu d’une lettre.

Ils peuvent être acheminés par différents chemins et dans le désordre, pour transmettre l’information de façon plus efficace.

À l’arrivée, les données sont reconstituées et remises dans l’ordre grâce à leur en-tête.

La raison

Les paquets sont parfois perdus ou corrompus, et dans ce cas, il est plus rapide et plus simple pour le client de redemander les paquets manquants plutôt que l’ensemble du fichier.

Client - Serveur

web client serveur bonhommes

Que savez-vous de l’architecture Client - Serveur en vous appuyant sur l’exemple du restaurant qu’on a vu en intro de ce cours?

5 min - Explique à ta/ta voisin-e

Architecture Client-Serveur - définition

On retrouve l’architecture Client-Serveur très souvent sur internet et en particulier sur le Web.

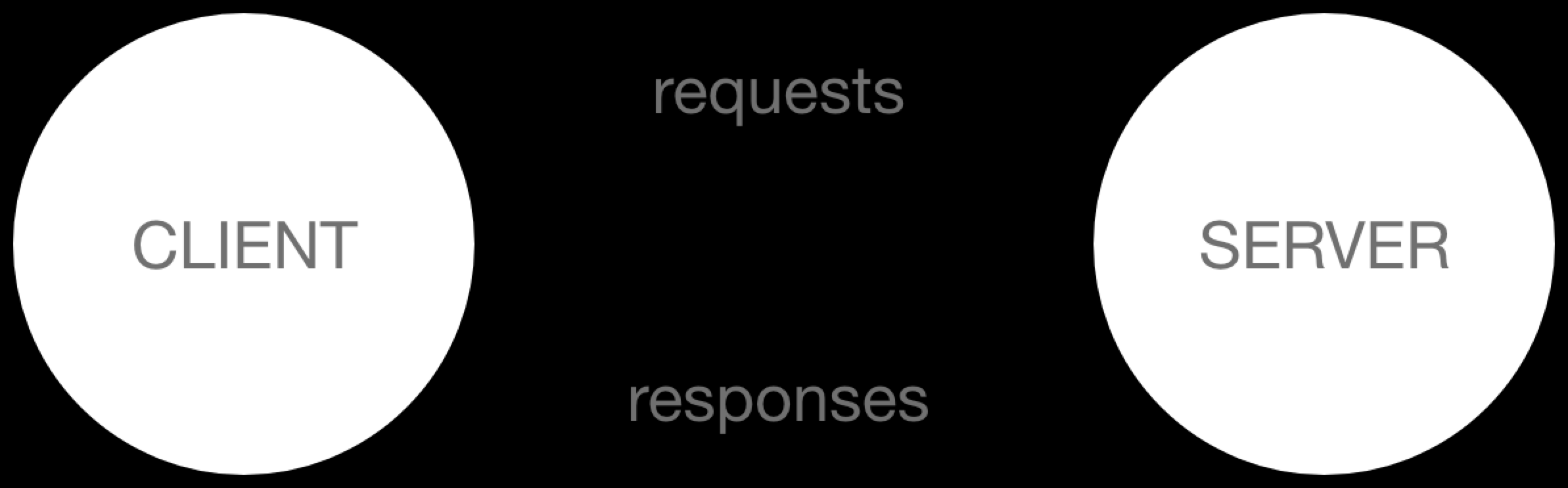

web client server mdn
Figure 3. Schéma simplifié d’une interaction entre client et serveur[1]
1. https://developer.mozilla.org/fr/docs/Learn_web_development/Getting_started/Web_standards/How_the_web_works

Client

web client bonhomme

Client informatique - définition

Un logiciel (ou une application) permettant d’accéder au Web sur un ordinateur connecté à internet.

Son rôle: enregister les interactions des utilisateur-ice-s et les traduire en requêtes envoyées à un autre ordinateur appelé un serveur Web.

Chaque client a une adresse unique appelée adresse IP utilisée par les autres ordinateurs pour l’identifier.

Par extension, on appelle aussi client les appareils utilisant ces logiciels.

Exemples

  • Un ordinateur connecté au Wi-Fi

  • Un navigateur Web

Serveur

web serveur bonhomme

Serveur informatique - définition

Des ordinateurs qui stockent des pages web, des sites ou des applications.

Lorsqu’un client souhaite accéder à une page web, une copie du code de la page est téléchargée depuis le serveur vers la machine cliente pour être interprétée par le navigateur et affichée à l’utilisateur·rice.

Hôte

Un ordinateur relié à un réseau informatique (client et/ou serveur)

Wikipedia - Hôte (informatique)

DNS - Domain Name System

Comme quand tu cherches le numéro de téléphone de tes contacts de ton téléphone, le DNS permet de retrouver l’adresse IP d’un hôte internet à partir de son nom de domaine.

Example 2. Résolution d’adresse IP pour des noms de domaines
google.com

172.217.20.174

mozilla.org

35.190.14.201

youtube.com

142.251.39.206

Nom de Domaine

C’est le nom lisible d’une adresse qui permet d’accéder à un serveur sur un réseau comme internet.

Lorsqu’un navigateur se rend sur une adresse web composée d’un nom de domaine, il doit résoudre à quelle adresse IP elle correspond.

Il fait appel à un serveur DNS pour récupérer l’adresse IP correspondant au nom de domaine.

Example 3. Noms de domaines
google.com
mozilla.org
youtube.com

Serveur DNS - résolution DNS

Adresse initiale

web url anatomie

Adresse remplacée avec l’IP et le port

web url adresse ip port

Activité - Bidouiller avec les devtools

  1. Ouvre le navigateur

  2. Ouvre les outils de développeur (F12)

  3. Ouvre l’onglet de network

  4. Saisir https://developer.mozilla.org dans la barre d’adresse

  5. Observe ce qui se passe dans la zone de l’onglet "network"

Que comprends-tu de ce que tu vois ? Résume en quelques phrases ce que tu comprends.

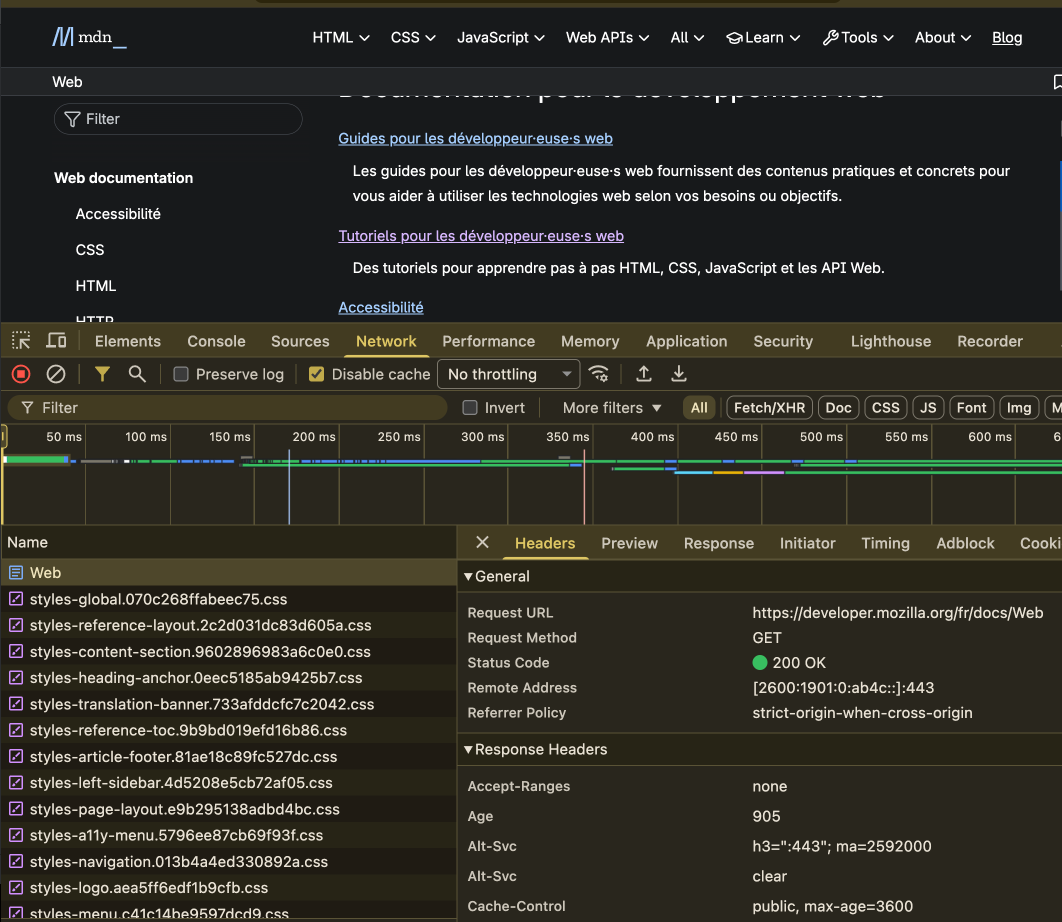

web devtools network
Figure 4. Analyse des communications réseau dans les outils de développeur de Chromium

HTTP/S (protocole)

HTTP

Hypertext Transfer Protocol (HTTP)

  • Un protocole applicatif

  • Définit un langage pour que les clients et les serveurs puissent communiquer

C’est comme la langue que vous utilisez pour passer commande.

Requête HTTP

GET /fr/ HTTP/2

Host: developer.mozilla.org

Réponse HTTP

Réponse HTTP (simplifiée pour l’exemple)
HTTP/2 200

date: Tue, 11 Feb 2025 11:13:30 GMT
expires: Tue, 11 Feb 2025 11:40:01 GMT
server: Google frontend
last-modified: Tue, 11 Feb 2025 00:49:32 GMT
ETag: "65f26b7f6463e2347f4e5a7a2adcee54"
content-length: 45227
content-type: text/html

<!doctype html> ... (les 45227 octets du HTML de la page demandée)

Quelques codes de statut HTTP

  • 200 : OK

  • 404 : NOT FOUND

  • 500 : SERVER ERROR

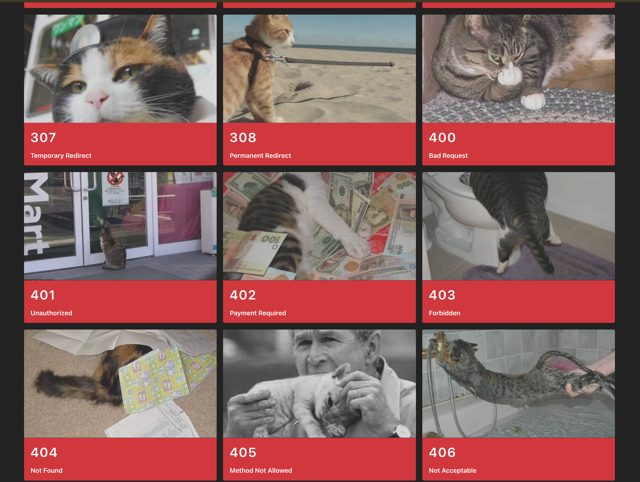

http cat
Figure 5. http://http.cat
http dog
Figure 6. http://http.dog

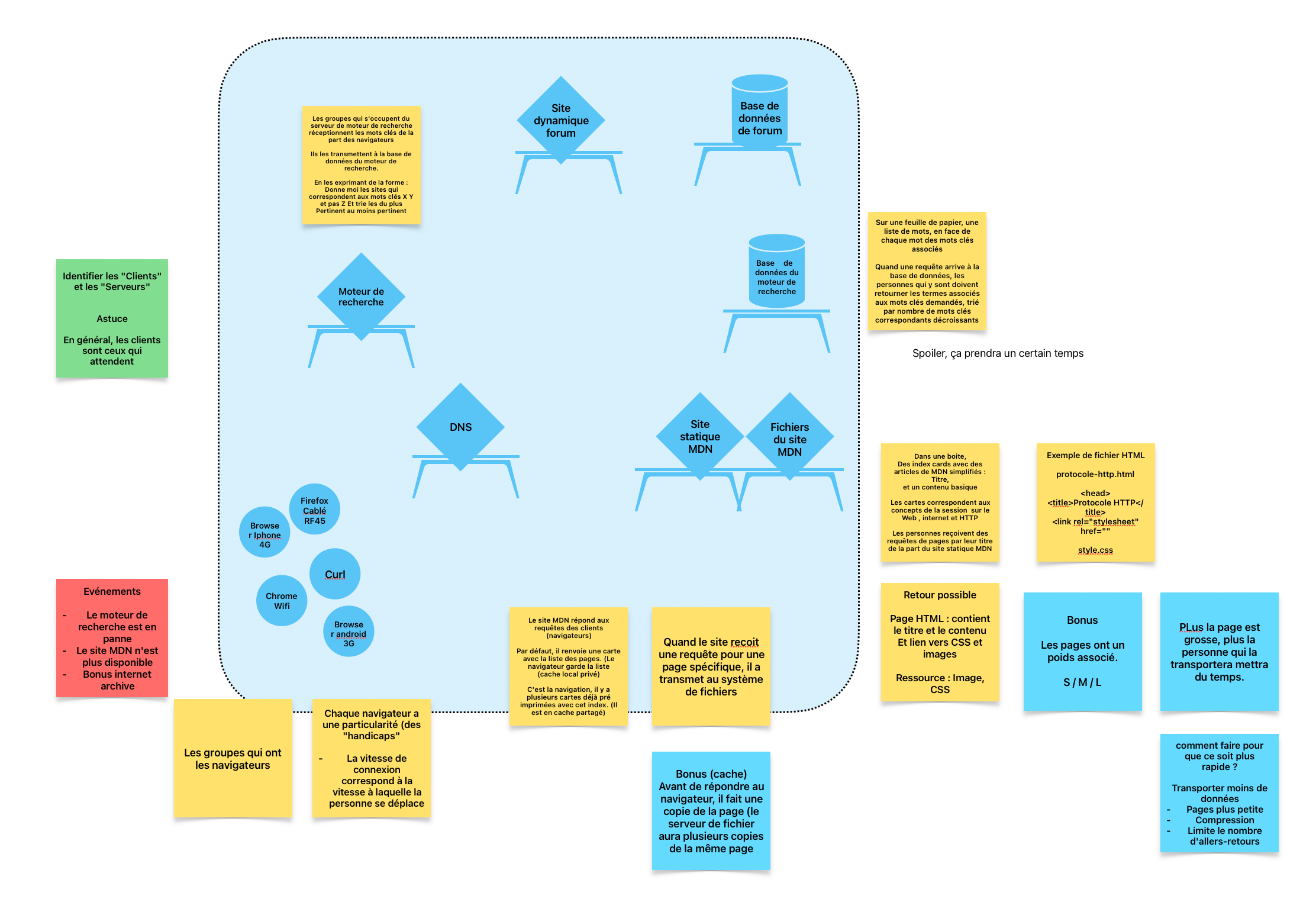

Activité - Des chorégraphies HTTP en vrai

Activité en salle avec des post-its

web activite physique vivre http

Récapitulatif - Les parties du web

  • Web (World Wide Web)

    • Fichiers : code, ressources

    • URL

  • Internet

    • FAI - Fournisseur d’accès à internet

  • TCP/IP

    • Adresse IP

    • Numéro de port

  • Architecture Client-Serveur

    • Client informatique

    • Serveur informatique

    • Hôte

  • DNS - Domain Name System

    • Nom de Domaine

    • Serveur DNS

  • HTTP/S (protocole)

    • Requête HTTP

    • Réponse HTTP
